Klystron Modulator 110kV

CharacteristicsPhotosTopology

Power Converter Characteristics:

FAMILY NAMEHV Pulsed Converters
APPLICATIONRF Klystron Powering
CONFIGURATIONWithout Anode Mod1 Anode Mod2 Anode Mod
HCR CODERPZEFRPZEGRPZEH
POWER IN400 VAC / 63A (3Phases + N)
ELECTRONIC CONTROL TYPEFGC3
OUTPUT-110kV/50A pulsed 1.8ms @2Hz-110kV/25A pulsed 1.8ms @2Hz-110kV/50A pulsed 1.8ms @2Hz

Photos:

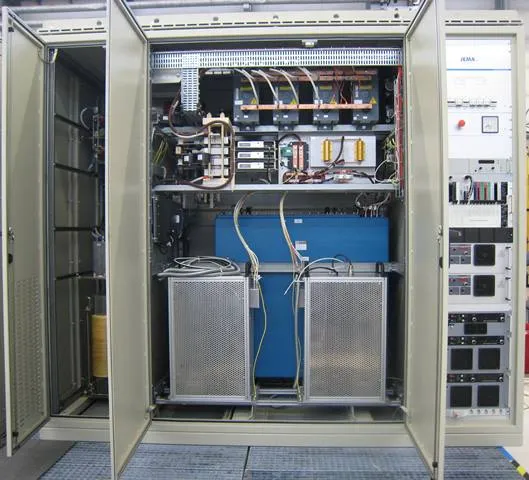

modulateur -110kv

Topology:

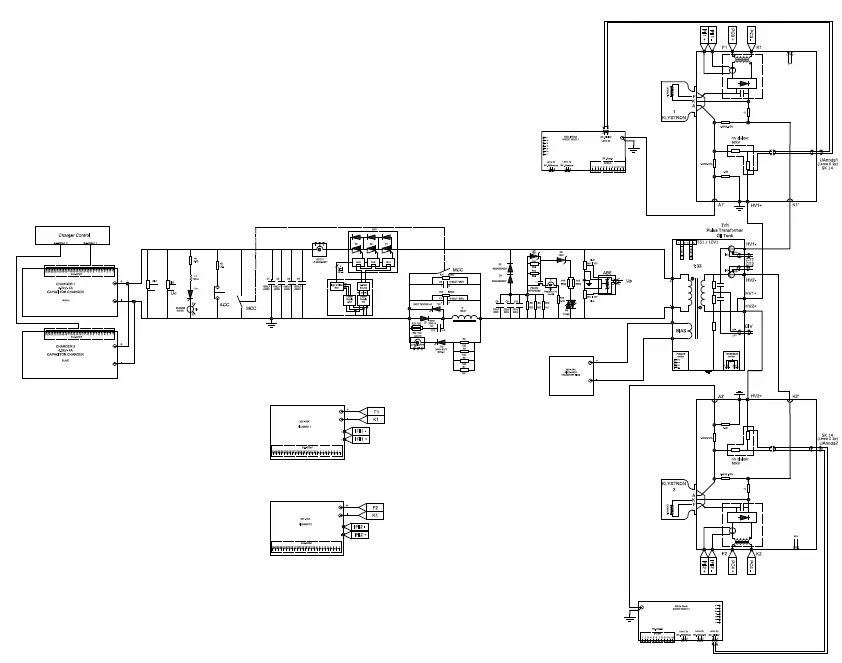

RPZEH topology
