Sirius P2P Converter

CharacteristicsPhotosTopology

Power Converter Characteristics:

FAMILY NAMECurrent Pulsed Converter
APPLICATIONMagnet powering
POWER IN400 VAC / 32A (3Phases + N)
ELECTRONIC CONTROL TYPEFGC3
HCR CODERPAFHRPAFI
OUTPUT200V / 3.4kA Pulsed 12ms @ 1.1Hz 230ARMS200V / 6.7kA Pulsed 12ms @ 1.1Hz 450ARMS

Photos:

Sirius P2P

Topology:

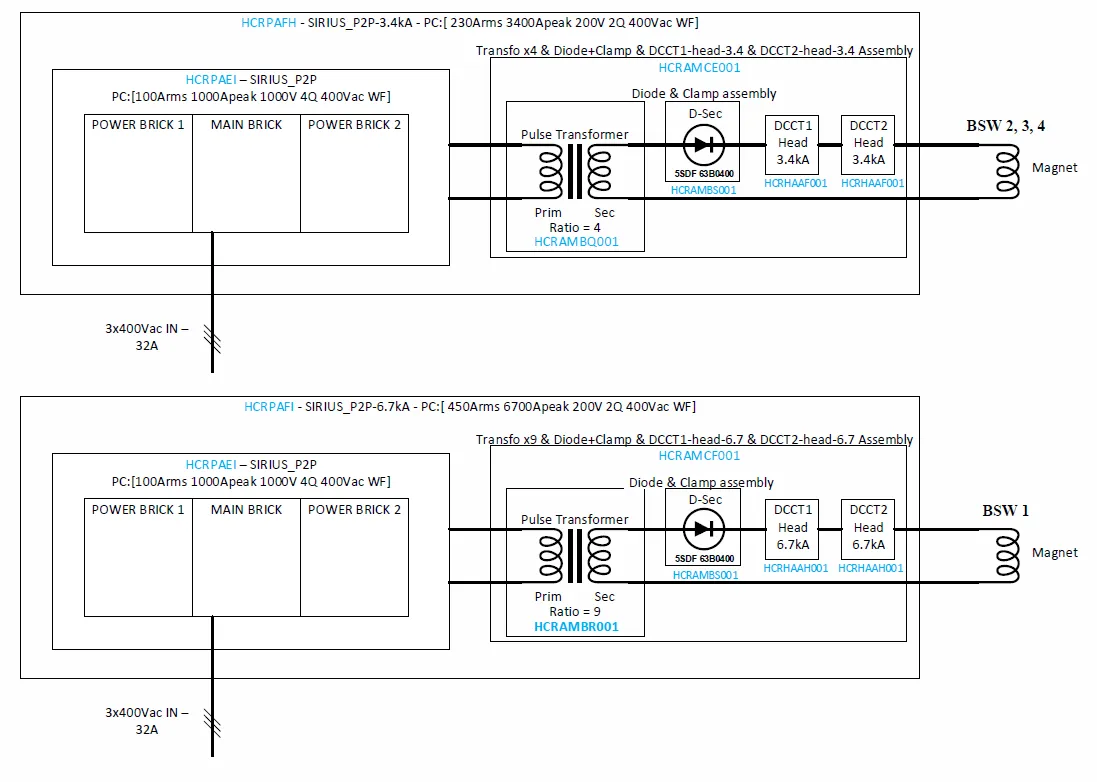

Topology HCR Sirius P2P

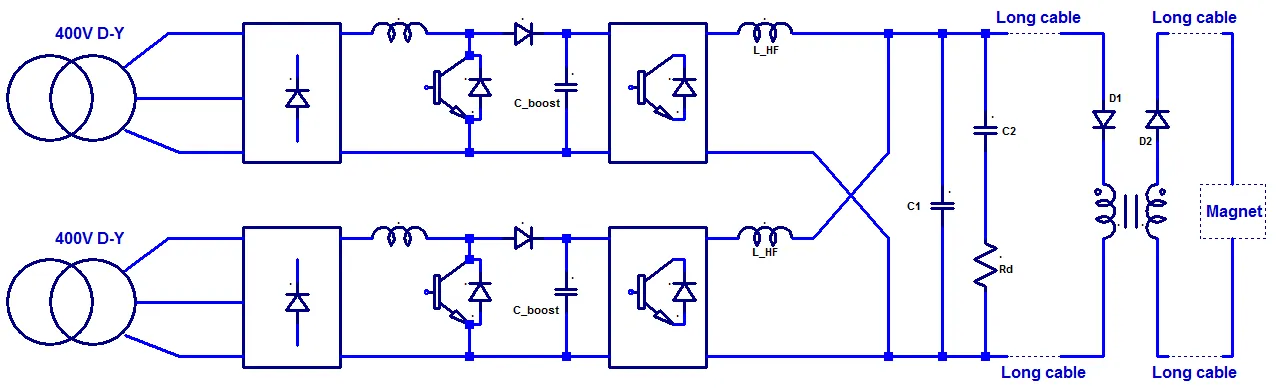

Topology Sirius P2P
